Руководство для начинающих по скорости заряда и безопасности LiPo-аккумуляторов

LiPo-аккумуляторы всегда следует заряжать безопасным током, обычно 1С, соответствующим ёмкости аккумулятора в амперах. Правило 1С защищает как срок службы аккумулятора, так и его безопасность. Крупные производители рекомендуют именно этот ток для большинства LiPo-аккумуляторов, поскольку более высокий ток зарядки может привести к перегрузке LiPo-аккумулятора и повысить риск.

Основные выводы

• Всегда заряжайте аккумуляторы LiPo с рекомендуемым током 1С, чтобы продлить срок службы аккумулятора и предотвратить перегрев или вздутие.

• Используйте зарядные устройства, предназначенные для аккумуляторов LiPo с функциями балансировки зарядки и безопасности, и никогда не оставляйте батареи без присмотра во время зарядки.

• Перед зарядкой осматривайте аккумуляторы, обращайте внимание на предупреждающие признаки, такие как вздутие или нагрев, и немедленно прекратите зарядку при их появлении в целях безопасности.

Часть 1: Основы LiPo-аккумуляторов

1.1 Что такое LiPo-аккумулятор

Литий-полимерные (LiPo) аккумуляторы встречаются во многих решениях для аккумуляторных батарей в промышленности, медицине, робототехнике и потребительской электронике. В LiPo-аккумуляторах используется гелеобразный полимерный электролит, что делает их легче и гибче, чем никель-металлгидридные (NiMH) или традиционные литий-ионные (Li-ion) аккумуляторы. Вы получаете преимущества благодаря их гибкой форме и тонкому профилю, подходящему для компактных устройств и приложений, чувствительных к весу.

Ниже приведено сравнение аккумуляторов LiPo с другими литиевыми химическими веществами, обычно используемыми в аккумуляторных батареях:

Литий-полимерные аккумуляторы отличаются высокой скоростью разряда (часто 35–45 °C), низким саморазрядом и лёгкой конструкцией — около 60% веса никель-металлгидридных аккумуляторов аналогичной ёмкости. Из-за их уникальной внутренней структуры и требований к току заряда необходимо использовать специальные зарядные устройства и обращаться с литий-полимерными аккумуляторами осторожно.

1.2 Почему тарифы имеют значение

Чтобы максимально увеличить производительность и срок службы литий-полимерного аккумулятора, необходимо знать, какова скорость его зарядки. Скорость зарядки, часто обозначаемая как C-rate, определяет, насколько быстро можно безопасно заряжать литий-полимерный аккумулятор. Слишком быстрая зарядка увеличивает внутренние механические напряжения и нагрев, что может привести к вздутию, снижению ёмкости или даже тепловому разгону — опасному состоянию, которое может привести к возгоранию.

Совет: Всегда следуйте рекомендациям производителя по скорости зарядки и используйте системы управления аккумулятором для контроля напряжения, тока и температуры.

Зарядка с рекомендуемым током (обычно 1С) помогает избежать химических изменений, которые увеличивают внутреннее сопротивление и тепловыделение. Перезаряд или глубокий разряд сокращают срок службы аккумуляторов, особенно в промышленных и медицинских приложениях, где надежность критически важна. Правильное управление током заряда гарантирует стабильную производительность и безопасность аккумуляторов на протяжении сотен циклов.

Часть 2: Скорость заряда LiPo-аккумуляторов

2.1 Правило 1С

Термин «1С» часто встречается при работе со значениями тока заряда литий-полимерных аккумуляторов. Скорость заряда определяет, насколько быстро можно безопасно заряжать или разряжать литий-полимерный аккумулятор. Например, для литий-полимерного аккумулятора ёмкостью 2200 мА·ч током 1С необходимо установить ток 2.2 А. Это правило основано на химических и физических ограничениях литий-полимерных аккумуляторов. Зарядка током 1С гарантирует, что напряжение на элемент не превысит 4.2 В, что предотвращает перегрев и вздутие. Процесс зарядки использует метод постоянного тока/постоянного напряжения (CC/CV). Процесс начинается с постоянного тока, пока напряжение на элементе не достигнет 4.2 В, затем зарядное устройство поддерживает напряжение, постепенно снижая ток. Такой подход защищает аккумулятор от перезаряда и продлевает срок его службы.

Для большинства литий-полимерных аккумуляторов ток заряда по умолчанию составляет 1С, поскольку для многих аккумуляторов максимальный ток заряда не указан. Зарядка быстрее 1С увеличивает риск перегрева, вздутия и сокращения срока службы. Всегда проверяйте информацию на этикетке производителя и используйте качественное зарядное устройство, предназначенное для литий-полимерных аккумуляторов. Контроль температуры во время зарядки поможет избежать повреждений.

Примечание: зарядка до 80% и разрядка до 40% могут дополнительно продлить срок службы аккумулятора.

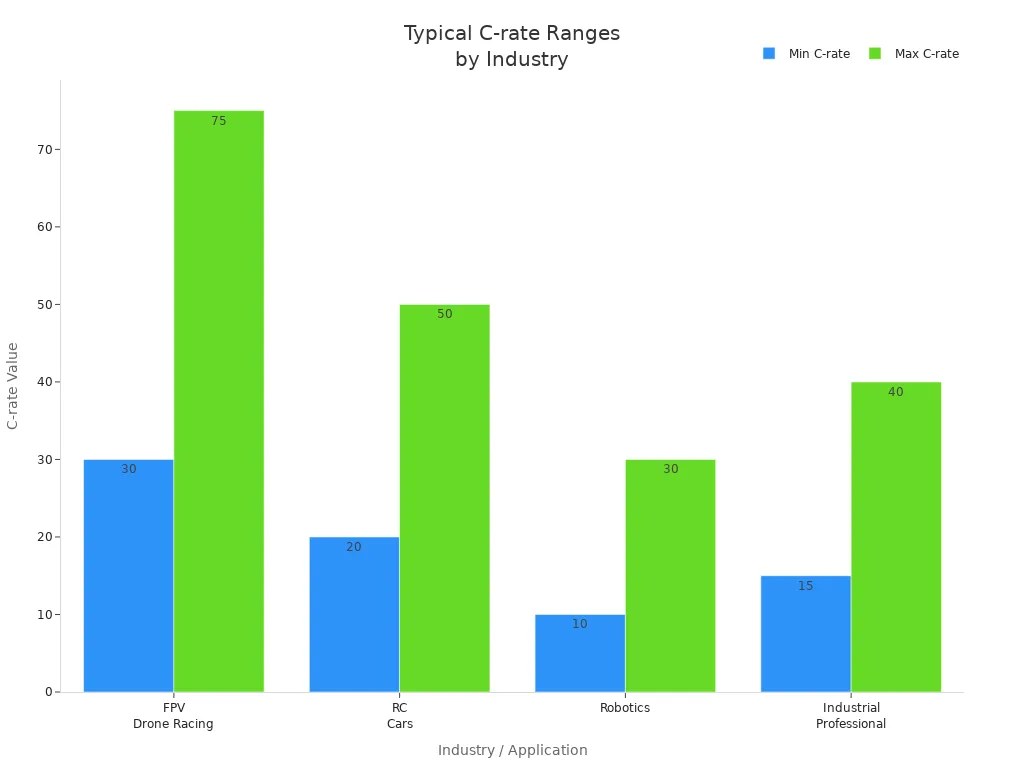

2.2 Более высокие показатели C

Некоторые литий-полимерные аккумуляторы поддерживают более высокие токи заряда, например, 2C или даже 5C, но только если производитель указал это на этикетке. Производители определяют эти токи заряда в ходе контролируемых лабораторных испытаний, контролируя температуру и напряжение под нагрузкой. Литий-полимерные аккумуляторы с высоким током заряда широко распространены в робототехнике, промышленности и медицине, где быстрая зарядка критически важна. Однако зарядка током выше 1C может сократить срок службы аккумулятора и повысить риск, если она не соблюдается должным образом.

Всегда используйте сертифицированные зарядные устройства, следите за их нагревом и вздутием, а также храните литий-полимерные аккумуляторы в огнестойких контейнерах. Никогда не превышайте рекомендуемый ток зарядки и всегда уделяйте первостепенное внимание безопасности при зарядке.

Часть 3: Расчет ставок сборов

3.1 Пошаговый расчет

Безопасный ток заряда для любого литий-полимерного аккумулятора можно рассчитать по простой формуле. Стандартный метод использует ёмкость аккумулятора и ток заряда C. Для большинства литий-полимерных аккумуляторов безопасный ток заряда составляет 1C. Это означает, что ток заряда (в амперах) устанавливается равным ёмкости аккумулятора (в ампер-часах). Например, аккумулятор ёмкостью 3000 мА·ч (3 А·ч) следует заряжать током 3A для тока заряда 1C. Перед началом зарядки всегда проверяйте на этикетке аккумулятора рекомендуемый ток заряда. Используйте зарядное устройство, совместимое с литий-полимерными аккумуляторами и поддерживающее методы зарядки постоянным током/напряжением.

Совет: переведите миллиампер-часы (мАч) в ампер-часы (Ач), разделив на 1000. Например, 5000 мАч = 5 Ач.

3.2 Примеры расчетов

Давайте рассмотрим, как этот расчёт работает в реальных условиях. Предположим, у вас есть литий-полимерный аккумулятор ёмкостью 5000 мА·ч (5 А·ч). Скорость заряда 1СУстановите зарядное устройство на 5 А. Если производитель допускает ток 2С, можно заряжать при 10 А. Однако, если вы не уверены, всегда используйте меньшее значение. В таблице ниже сравниваются различные зарядные устройства и их характеристики с литий-полимерным аккумулятором 3S ёмкостью 5000 мА·ч:

Распространённые ошибки при расчёте тока заряда включают использование пиковых токов заряда вместо постоянных, отсутствие запаса прочности 20–30% и игнорирование признаков старения аккумулятора. Всегда используйте постоянные токи, измеряйте фактическое потребление тока и следите за вздутием или нагревом во время процесса зарядки.

3.3 Онлайн-инструменты

Вы можете упростить расчёт скорости заряда с помощью онлайн-инструментов, таких как калькулятор скорости заряда LiPo-аккумуляторов от Ufine. Этот инструмент позволяет ввести тип аккумулятора, напряжение, ёмкость и скорость заряда для расчёта безопасного тока и времени зарядки. Он также предоставляет рекомендации по эффективности процесса зарядки, переводу единиц измерения и рекомендациям по увеличению срока службы литий-полимерных аккумуляторов. Калькулятор содержит ответы на часто задаваемые вопросы и советы экспертов, которые помогут вам избежать распространённых ошибок и обеспечить безопасные методы зарядки для всех типов литиевых аккумуляторов.

Часть 4: Маркировка аккумуляторов и рейтинги C

4.1 Чтение этикеток

Внимательно читайте этикетки на литий-полимерных аккумуляторах, чтобы обеспечить безопасную эксплуатацию и соответствие отраслевым стандартам. Производители предоставляют важную информацию, которая поможет вам выбрать правильный ток зарядки и избежать опасностей. На большинстве этикеток указано номинальное напряжение, соответствующее количеству элементов (например, 7.4 В для аккумулятора из двух элементов или 2 В для аккумулятора из трёх элементов). Всегда учитывайте это напряжение при настройке зарядного устройства, чтобы предотвратить возгорание.

Вы также узнаете максимально безопасный ток зарядки, который обычно ограничен 1С. Например, аккумулятор ёмкостью 1300 мА·ч следует заряжать током не выше 1.3 А. На этикетках указано, что не рекомендуется заряжать аккумулятор, если напряжение на элемент падает ниже минимального порогового значения, часто составляющего 3.3 В на элемент. В целях безопасности особое внимание уделяется балансировочному заряду с использованием подходящего разъёма, например, JST XH.

Производители включают дополнительные инструкции по безопасности:

• Никогда не оставляйте батареи без присмотра во время зарядки.

• Используйте только профессиональные зарядные устройства для липидов.

• Заряжать в огнестойких емкостях и избегать легковоспламеняющихся поверхностей.

• Не заряжайте вздутые или поврежденные аккумуляторы.

• Избегайте последовательной зарядки нескольких аккумуляторных батарей.

На этикетках также может быть указано напряжение хранения (3.6–3.9 В на элемент) и максимальное напряжение заряда (4.2 В на элемент). В Европейской экономической зоне вы увидите CE маркировка, что подтверждает соответствие директивам ЕС. В других регионах требуется сертификация, например, UL (США/Канада), PSE (Япония) и KC (Корея).

Совет: Перед использованием любого литий-полимерного аккумулятора в вашем устройстве всегда проверяйте наличие четкой маркировки, соответствующих сертификатов и актуальной документации.

4.2 Выявление завышенных заявлений

Будьте внимательны к завышенным значениям C-рейтинга на упаковке литий-полимерных аккумуляторов. Производители иногда завышают значения C-рейтинга, например, указывая на аккумуляторе значение 50°C, хотя он может безопасно выдерживать только 20–30°C. Общеотраслевого стандарта для тестирования C-рейтинга не существует, поэтому заявленные значения могут быть противоречивыми.

К распространенным признакам завышенной оценки C относятся:

• Аккумулятор не может поддерживать заявленную силу тока.

• Под нагрузкой напряжение быстро падает.

• Аккумулятор перегревается, разбухает или имеет физические повреждения, такие как вздутие или разрыв корпуса.

• Быстрая потеря мощности или невозможность обеспечить полную мощность.

Завышенные значения C увеличивают риск перегрева, разбухания и даже возгорания. Всегда следует оставлять запас прочности ниже заявленного значения C. Доверяйте независимым испытаниям, отзывам пользователей и реальным эксплуатационным характеристикам, а не только заявленным на упаковке данным.

Чтобы проверить подлинность C-рейта, вы можете:

1. Покупайте у проверенных продавцов.

2. Проверьте наличие четкой маркировки, включая марку, модель и сертификаты.

3. Сравните заявленную емкость с типичными значениями для данной модели аккумулятора.

4. Проверьте упаковку на наличие признаков несанкционированного вскрытия или защиты от подделки.

5. При наличии используйте коды аутентификации производителя.

6. Проверьте производительность аккумулятора с помощью контролируемого разряда и сравните результаты со спецификациями.

Примечание: измерение внутреннего сопротивления с помощью специализированного оборудования дает наиболее надежную оценку истинной разрядной способности.

Часть 5: Безопасная зарядка LiPo-аккумуляторов

Зарядка литий-полимерные батареи Требуется строгое соблюдение правил безопасности. Необходимо следовать лучшим отраслевым практикам для защиты оборудования, объекта и персонала. В этом разделе описаны основные этапы безопасной зарядки литий-полимерных аккумуляторов, с особым вниманием к осмотру, выбору зарядного устройства, настройке окружающей среды и распознаванию предупреждающих знаков.

5.1 Проверка перед зарядкой

Перед началом зарядки всегда проводите тщательный осмотр литий-полимерного аккумулятора. Это снижает риск выхода из строя или возгорания и гарантирует соответствие стандартам промышленной безопасности.

• Визуально осмотрите аккумулятор на предмет повреждений, вздутий и неровностей. Обратите внимание на повреждённые выводы, разъёмы и термоусадочную плёнку.

• Не используйте и не заряжайте аккумулятор, имеющий признаки вздутия или физических повреждений.

• Проверьте напряжение аккумулятора цифровым вольтметром. Перед зарядкой убедитесь, что напряжение в каждой ячейке превышает 3.3 В.

• Проверьте настройки зарядного устройства на правильность напряжения и силы тока. Убедитесь, что настройки соответствуют данным на этикетке аккумулятора.

• Используйте только зарядные устройства, предназначенные для литий-полимерных аккумуляторов. Никогда не используйте зарядные устройства для никель-металлгидридных (NiMH) или никель-кадмиевых (NiCd) аккумуляторов.

• Всегда подключайте аккумулятор, соблюдая правильную полярность, чтобы избежать короткого замыкания.

• Используйте системы балансировочной зарядки для поддержания одинакового напряжения на всех элементах.

• Перед зарядкой дайте аккумулятору остыть до комнатной температуры.

• Заряжайте каждый аккумулятор отдельно. Избегайте последовательной зарядки нескольких аккумуляторов.

• Храните батареи в прохладном, сухом месте при температуре от 40 до 80 °F, вдали от детей и домашних животных.

Совет: Никогда не оставляйте литий-полимерные аккумуляторы без присмотра во время зарядки. В качестве меры предосторожности держите поблизости сухой огнетушитель или ведро с сухим песком.

Эти проверки перед зарядкой помогут вам избежать перегрева, перезарядки, дисбаланса и физических повреждений — основных причин выхода из строя или возгорания литий-полимерных аккумуляторов.

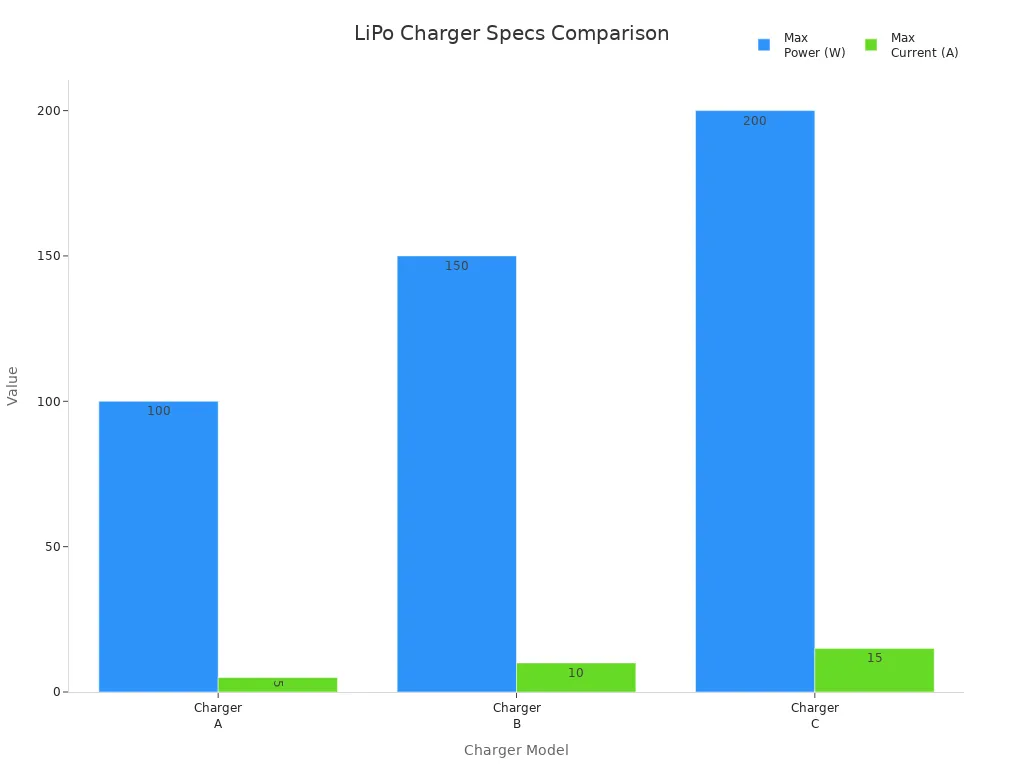

5.2 Выбор зарядного устройства

Выбор правильного зарядного устройства критически важен для безопасности и долговечности аккумулятора. Отдавайте предпочтение зарядным устройствам с характеристиками, соответствующими характеристикам вашего литий-полимерного аккумулятора и вашим эксплуатационным потребностям.

1. Выберите зарядное устройство, совместимое с типом, размером, напряжением и конфигурацией вашего литий-полимерного аккумулятора.

2. Используйте зарядное устройство с регулируемой скоростью зарядки, чтобы избежать перезарядки или повреждения.

3. Выберите зарядное устройство с поддержкой балансировочной зарядки. Эта функция поддерживает одинаковое напряжение на всех элементах аккумулятора и предотвращает перезаряд или недозаряд.

4. Отдавайте предпочтение зарядным устройствам со встроенными функциями безопасности, такими как защита от перезарядки, защита от короткого замыкания и контроль температуры.

5. Покупайте зарядные устройства от известных брендов, известных своим качеством и надежностью.

6. Убедитесь, что интерфейс зарядки соответствует вашему источнику питания (переменного или постоянного тока).

7. Рассмотрите дополнительные функции, такие как ЖК-дисплеи или настраиваемые профили зарядки, для повышения удобства использования.

Высококачественное зарядное устройство с балансиром обеспечивает безопасную и эффективную зарядку. Зарядные устройства с функцией хранения поддерживают оптимальное напряжение во время хранения, стабилизируя химический состав аккумулятора и замедляя его деградацию. Встроенные функции отключения предотвращают глубокую разрядку и повышают безопасность. Использование неподходящих зарядных устройств может сократить срок службы аккумулятора или создать угрозу безопасности.

5.3 Безопасная среда зарядки

Для безопасной зарядки литий-полимерных аккумуляторов, особенно в промышленных и медицинских учреждениях, необходимо создать контролируемую среду. Правильная среда минимизирует риски и обеспечивает соблюдение правил безопасности.

• Заряжайте литий-полимерные аккумуляторы только в разрешенных местах, например, в огнестойких контейнерах или защитных сумках для LiPo, рассчитанных на температуру до 1200 °C.

• Используйте огнестойкие поверхности, такие как керамика, металл или сертифицированные по стандарту UL94 V-0 зарядные боксы.

• Держите под рукой огнетушитель класса D (литиевый). Никогда не используйте воду для тушения возгораний лития.

• Не заряжайте устройство вблизи легковоспламеняющихся материалов. Не допускайте попадания на устройство деревянных предметов, тканей или ковров.

• Всегда следите за аккумулятором во время зарядки, чтобы отслеживать наличие отклонений.

• Храните батареи в прохладном, сухом месте, чтобы сохранить целостность и снизить риск.

• Используйте интеллектуальные системы мониторинга в промышленных условиях для прогнозирования и предотвращения теплового пробоя.

• Содействовать обучению и подготовке пользователей по протоколам безопасности при работе с батареями.

Примечание: Если во время зарядки вы заметите вздутие, выделение воздуха или нагревание, немедленно остановите зарядку. Перенесите аккумулятор в негорючее место, надев защитные перчатки, и дайте ему остыть.

5.4 Предупреждающие знаки

Распознавание ранних предупреждающих сигналов поможет вам предотвращать инциденты и быстро реагировать на потенциальные опасности. Необходимо сохранять бдительность во время каждой зарядки.

• Разбухание, вздутие или деформация элементов аккумулятора свидетельствует о серьезной проблеме.

• Физические повреждения, такие как проколы, трещины или деформация корпуса, требуют немедленного внимания.

• Высокая температура во время зарядки или использования — предупреждающий знак. Отсоедините аккумулятор и внимательно следите за ним.

• Необычные запахи, шипящие звуки или дым указывают на непосредственную опасность. Прекратите зарядку и переместите аккумулятор в безопасное место.

• Никогда не заряжайте аккумулятор, который упал или подвергся удару.

• Избегайте зарядки аккумуляторов с напряжением на элемент ниже 3.3 В.

Если вы заметили какой-либо из этих предупреждающих знаков:

1. Прекратите зарядку и немедленно отсоедините аккумулятор.

2. Переместите аккумулятор или устройство в пожаробезопасное или безопасное место, например на бетонный пол или металлический поддон.

3. Не прикасайтесь к аккумулятору, если он дымится или перегревается. Подождите, пока он остынет.

4. Если пожар распространяется или ситуация обостряется, позвоните в службу экстренной помощи.

5. После полного остывания аккумулятора сдайте его в сертифицированный центр переработки.

⚠️ Никогда не выбрасывайте повреждённые или вздутые батареи в обычный мусор. Правильная утилизация предотвращает повторное возгорание и нанесение вреда окружающей среде.

Соблюдая эти меры предосторожности и поддерживая дисциплинированный подход, вы сможете безопасно заряжать литий-полимерные аккумуляторы и защитить свое предприятие, оборудование и персонал от ненужных рисков.

Вы защищаете свое рабочее место и продлеваете срок службы каждой литий-полимерной батареи, проверяя технические характеристики, используя зарядные устройства, совместимые с LiPo, и соблюдая меры безопасности.

• Регулярное техническое обслуживание, сбалансированная зарядка и регулируемая утилизация снижают риски.

• Обновленные передовые практики, такие как интеграция управления напряжением и BMS, снижение уровня инцидентов и поддержка соответствия требованиям.

FAQ

Какая скорость заряда LiPo-аккумуляторов в промышленных аккумуляторных батареях является наиболее безопасной?

Заряжать LiPo-аккумуляторы следует током 1С, если производитель не указал иное. Такой ток продлевает срок службы аккумулятора и снижает риск в промышленных и медицинских условиях.

Как скорость заряда LiPo соотносится с другими литиевыми аккумуляторами?

Что делать, если аккумулятор LiPo вздулся во время зарядки?

Необходимо немедленно прекратить зарядку. Переместите аккумулятор в пожаробезопасное место. После того, как он остынет, сдайте его в сертифицированный центр переработки.
